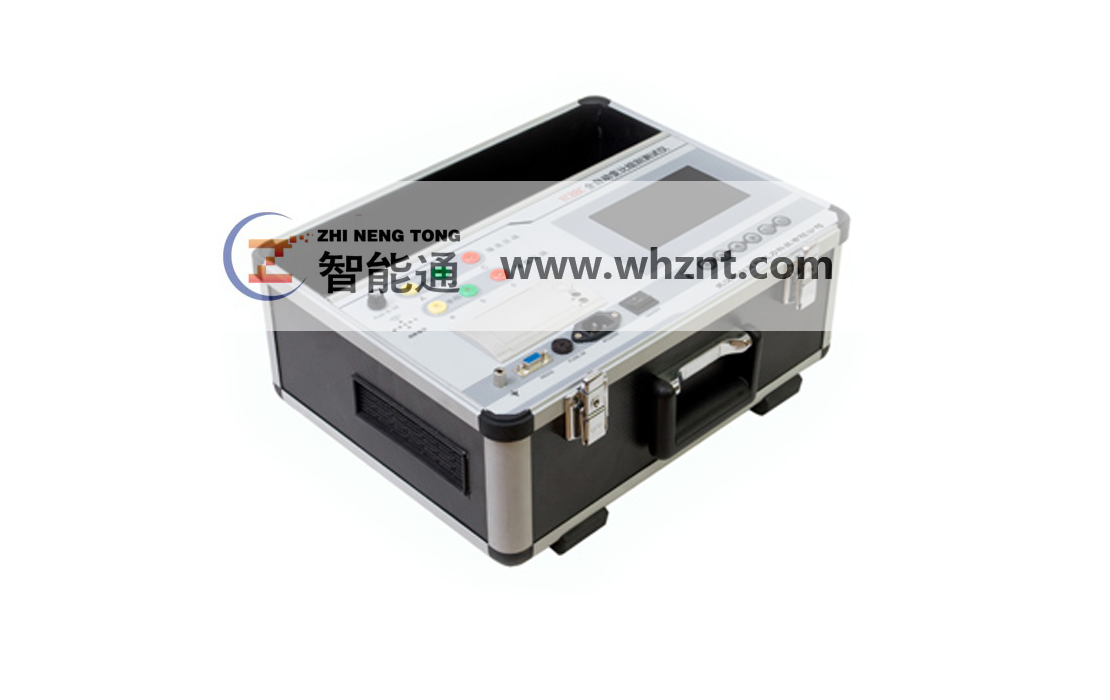

高压开关特性测试仪主要特点

严格执行的技术指标和国家供电部门的统一标准。

1. 采用高性能数字信号处理器（DSP）和超大规模集成电路芯片（VLSI）。提供强大的运算处理能力。

2. 具有多种触发功能。它可以利用输入信号进行触发,也就是说,输入通道上一旦有信号出现则采集装置会自动触发,完成记录采集功能。省掉了外触发信号并且使触发信号与被测信号之间的同步问题不复存在。同时,它的内触发脉冲宽度可以程控调节,这样可以避免由于干扰尖脉冲而引起的误触发现象。

3. 高速、高精度的数据采样，可调的采样率及采样时间（数据采样速度从25us 到 100us可程控设定），可适应各种测量的要求。

4. 数据记录时间长，可满足各种开关测试的要求。

5. 表贴工艺，主要信号回路配有电磁干扰吸收元件，装置具备了优良的电磁兼容特性，适用于恶劣的电磁环境，抗干扰能力强。

6. 多采集通道。装置有3路行程测量，7路断口测量，可同时3路行程测量。

7. 自动计算各参数值，也可手动计算。

8. 越界告警。当测试值超过预先设定的值，自动给出告警。

9. 系统自动监测开关合分闸状态，并在程序框上端显示出来。

10. 内置操作电源，可直接给开关储能及操作开关。

11. 各种测试功能及算法均符合IEC标准。

技术指示

1、时间测量

同时可测量断口数：≤12个

测定过程整定时间：0～6秒

分辨率：0.1ms

2、开关开距、开关超行程、弹跳幅度测量

量程：<500mm

分辨率：1mm

3、测量误差

时间测量误差：±1%

行程测量误差：±1%

4、工作条件

工作电压：AC220V±10%

频率：50HZ

功耗：≤60W

使用环境温度：-10℃～40℃

使用环境湿度：≤90%RH

体积：400×350×200mm

重量：7kg
